Relé de Estado Sólido e Contatora
Relé de Estado Sólido e Contatora, são amplamente utilizado no comandos elétricos. Antes de começar o comparativo devemos abordar o conceito do relé.
O relé foi uns dos primeiros dispositivos eletrônicos a ser desenvolvido, devido sua fácil construção física. Basicamente o relé é formando por uma bobina (fio rígido enrolado no formato de espira) e uma chave de contato (armadura metálica) . O principio de seu funcionamento é alimentando a bobina (AC/DC) é gerando um campo eletromagnético que atrai a armadura metálica. Essa armadura é móvel, por isso ao ser atraída pela bobina alterna entre seus contatos físicos NA-NF.
Nós da Automação Expert fazemos um convite para conhecer com detalhes os principais componentes utilizados no comando elétrico. Aprenda a realizar análise e rastreamentos de defeitos. Parametrização de inversor de frequência e soft-starter.
Função:
Contatora
Acionar uma carga de maior potência a partir de uma baixa potência aplicada em sua entrada.
Relé de Estado Sólido
Acionar uma carga de maior potência a partir de uma baixa potência aplicada em sua entrada.
Chaveamento

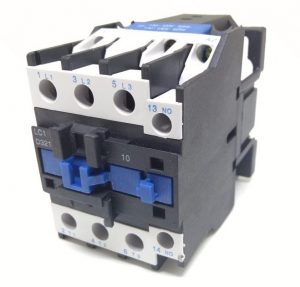

Contatora
O chaveamento “atuação” é realizado mecanicamente. Após a bobina da contatora ser alimentada (A1/A2) é gerado um campo eletromagnético, que por sua vez fecha os contatos metálicos internos da contatora (armadura metálica) .

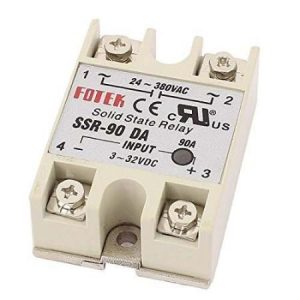

Relé de Estado Sólido
O chaveamento “atuação” é realizado eletronicamente. Após os contatos (A1/A2) ser alimentado é atuado normalmente um foto-transistor, foto-diodo ou foto-diac comutando assim um dispositivo de maior potência como, por exemplo, um TRIAC, um SCR ou mesmo MOSFET de potência.
Sinal para comutar
Contatora
As bobinas (A1 / A2) geralmente são alimentadas por 24 DC ou 220 AC.
Relé de Estado Sólido
Os contatos (A1/A2) são alimentados por uma tensão de 3 a 32 VDC. Permitindo assim uma ampla aplicação.
Vantagens
Contatora
- A contatora possui contatos de potência, e contatos de comandos. Sendo possível acoplar outros contatos conforme a necessidade da aplicação.
- Custo baixo.
- Pode ser utilizado como proteção o relé térmico.
Relé de Estado Sólido
- Comutação instantânea (principal vantagem).
- Sem ruído elétrico, arco voltaico ou desgaste mecânico.
- Baixa potência necessária para seu disparo.
- Resistente a impactos e sujeiras de processos.
- Defeito pontual, facilitando a analise.
- Isolação galvânica entre entrada e saída.
- Longa vida util.
- Não são influenciáveis por variações de temperatura.
- Não possuem partes mecânicas móveis que podem se desgastar com o tempo e afetar o desempenho.
- Led de sinalização.
Desvantagem
Contatora
- Desgaste mecânico nos contatos.
- Arco voltaico.
- Vida útil limitada pelo numero de comutações.
- O chaveamento não é instantâneo.
- Sensível a impactos mecânicos, sujeiras e líquidos.
- O defeito pode ser intermitente, dificultando a analise de falhas.
- Influenciável a variação de temperatura.
- Produzem campos eletromagnéticos que podem interferir em outros componentes.
Relé de Estado Sólido
- Custo elevando para aplicações acima de 10 A.
- Não possível acoplar contatos auxiliares.
- Somente alguns modelos possuem fusível como proteção.
- Aquecimento excessivo.
- É necessário uma correta instalação utilizando dissipador e pasta térmica.
Aplicação
Contatora
Devido a limitação de frequência de chaveamento a contatora é muito aplicada em acionamentos contínuos exemplo:
- Partidas de motores.
- Acionamentos de conjuntos de lâmpadas.
- Intertravamentos.
- Sistema de aquecimento e similares.
- Cargas AC.
Relé de Estado Sólido
A maior vantagem do relé de estado sólido é a possibilidade de se utilizar chaveamento de alta frequência, e não ocorrer o desgaste mecânico em seus contatos. Sendo:
- Acionamentos de resistências elétricas.
- Acionamento de válvulas, transdutores e instrumentação de forma geral.
- Toda aplicação que exige frequência de chaveamento ou maior confiabilidade, é utilizado o relé de estado sólido.
Defeitos Comuns
Contatora
- Travado atuado.
- Desgaste nos contatos (mau contato interno).
- Oxidação nos contatos.
Relé de Estado Sólido
- Curto entre os contatos comum e saída.
Conclusão
Concluímos que ambos possuem pontos positivos e negativos relacionado diretamente a aplicação. Destacamos a questão da frequência de chaveamento, isolação galvânica e confiabilidade. Se a aplicação exigir um desses três pontos, o relé de estado sólido se torna uma melhor opção.
A contatora ainda tendo suas limitações é muito utilizado em vários projetos, devido sua flexibilidade de contatos, baixo custos e simplesmente o processo não demanda do isolamento galvânico ou alta frequência de chaveamento.
O principal objetivo deste post é realizar um comparativo de forma direta. Em breve traremos posts abordando a contatora e outro para o relé de estado sólido, visto com muito mais detalhes práticos e especificações técnicas.
Nós da Automação Expert fazemos um convite para conhecer com detalhes os principais componentes utilizados no comando elétrico. Aprenda a realizar análise e rastreamentos de defeitos. Parametrização de inversor de frequência e soft-starter.
