Relé de Segurança

O que é Relé de Segurança

Relé de segurança é um dispositivo desenvolvido para atender as normas de segurança Nr10, Nr12 e a EN 60204-1. Visando garantir a segurança dos colaboradores na indústria, as máquinas são equipadas com vários dispositivos de segurança tais como:

  • Cortina de feixe de luz.
  • Botão de emergência
  • Sensores e chaves de segurança presentes nas portas.
  • Botões bi-manual, alavancas e tapetes de pressão.

E muito mais, para toda aplicação há uma solução de segurança.

O relé de segurança monitora e conecta os dispositivos de segurança, oferecendo praticidade de instalação e um feedback muito confiável dos dispositivos conectados.

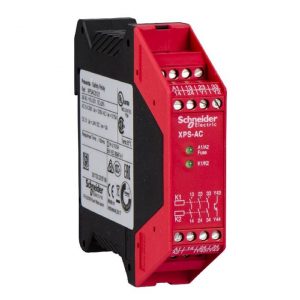

relé de segurança

Funcionamento do Relé de Segurança

Iremos abordar os conceitos utilizando o esquema elétrico simplificado. Neste esquema os contatos de entrada são denominados como (S11,S12,S21,S22) e possui 4 contatos de saídas, sendo 3 NA e 1 NF (contatos de saída levam somente números).

Ligação Típica Relé de Segurança

Os contatos de entradas (supervisão), são conectados em serie com as chaves de segurança e botões de emergência.  Para atender a (EN 60204-1) é utilizado a redundância nos blocos de contatos. Garantido assim que todos os dispositivos de segurança seja supervisionado pelo relé de segurança.

Estando todos os dispositivos OK, utilizando  botão “liga/reset” é habilitado a saída supervisionada.

Exemplos saída supervisionada:
  • Contatora de segurança.
  • Contatos de alimentação 24vcc
  • Contatos de alimentação 220VAC
  • Habilitação de drives
  • Acionamento bi-manual
  • Feedback para outros relé de segurança

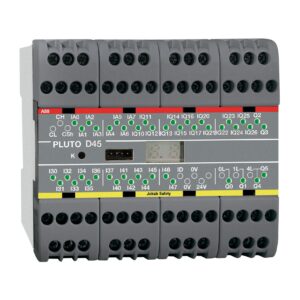

Em aplicação complexas, é utilizado vários relé de segurança ou até mesmo CLP de segurança em conjunto. A comunicação é realizada através de softwares é também pela saída supervisionada.

Conceitos importantes e falhas

  • Teoricamente o fechamento dos contatos do relé de segurança deve ser ativado ao mesmo tempo. Mas na prática há um intervalo de tempo entre o acionamento dos contatos. Por motivos físicos ou até mesmo desgaste, há uma tolerância no tempo de acionamento sem gerar falhas. Que variam de acordo com o modelo geralmente é abaixo dos 800ms, após este tempo o relé entra em falha, sendo necessário corrigir a causa observando qual relé não ativou e no caso do CLP de segurança o código do erro.
  • Como todo relé há um limite de comutação, é comum encontrar os contatos de saída colados. Fique atento, pois acontecem  falhas de modo intermitente.
