Sensor Indutivo
Está entre os principais sensores utilizados na indústria, possui a capacidade de detectar com precisão em pequenas distâncias os objetos metálicos de materiais como aço, alumínio, aço inox e latão. A distância de detecção pode variar de 1,5 mm até cerca de 40 mm, substituindo muito bem em várias aplicações as chaves fim de curso. Pelo fato de este sensor não necessitar de um contato físico para atuar. Isto proporciona maior durabilidade, alta velocidade de comutação e maior nível de confiabilidade se comparado com as chaves fim de curso. E também o sensor indutivo possui componentes muito bem vedados, podendo trabalhar em ambientes com poeira e líquidos.
O sensor indutivo possui uma vida útil prolongada em relação às chaves de fim de curso.
Princípio de funcionamento
O princípio de funcionamento do sensor indutivo se dá a partir do campo eletromagnético variável gerado pelo oscilador em conjunto com a bobina na extremidade do dispositivo. Quando um material metálico penetra este campo, ocorre uma dispersão na energia do campo e, consequentemente, na amplitude do sinal proveniente do oscilador. O circuito de disparo fornece uma tensão de saída (resposta lógica), quando o sinal se torna muito baixo, fornecendo assim uma resposta lógica à oscilação.
O sensor indutivo é composto por um núcleo de ferrite envolto por uma bobina, um circuito oscilador e, por fim, um circuito disparador em conjunto com um amplificador (Disparador de Schmitt).
Característica elétrica
Os sensores de alimentação alternada (127/220 CA) apresentam somente dois fios, sendo sua alimentação feita em sequência com a carga.
Inicie sua carreira profissional
Fundamentos que preparam para o mercado.
Comece do zero com uma base sólida e prática.
Entenda os princípios, a lógica e os equipamentos que regem a automação industrial e dê o primeiro passo para uma carreira em alta.
Torne-se um profissional expert
Especialização que destaca no mercado.
Aprofunde-se em tecnologias avançadas, otimize processos e adquira o conhecimento de ponta que empresas líderes buscam. Suba de nível na sua carreira atual ou prepare-se para a próxima oportunidade.
Já o sensor de alimentação continua (10 à 30 volts DC), possuem modelos de dois, três ou quatro fios. Os modelos de dois fios também apresentam a alimentação em sequência com a carga.
2 Fios
Enquanto os modelos de três e quatro fios apresentam alimentação separada, para acionar a carga utilizam os transistores no circuito amplificador, podendo ser do tipo PNP ou NPN. Com saída lógica de chaveamento normalmente aberto (NA) ou normalmente fechado (NF).
- 1 Cabo Marrom Alimentação Positivo +24vc.
- 3 Cabo Azul Alimentação Negativa 0vcc.
- 2 NF Cabo Branco Contato de Saída normalmente fechada.
- 4 NA Cabo Preto Contato de Saída normalmente aberto.
3 Fios
4 Fios
Aplicações
- Detecção de fim de curso.
- Contagem e reconhecimento de pulsos por meio de componente mecânico dentado (Cames).
- Identificação de materiais metálicos.

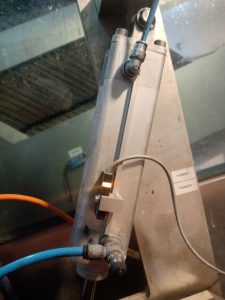

- Posicionamento de cilindros pneumáticos.
Observações Finais
O sensor indutivo é muito utilizado na indústria em diversas aplicações, como o controle de atuadores, roletes e portas. Garanta que o material metálico não colida com a ponta do sensor, pois a bobina danificada causa um mal funcionamento.
